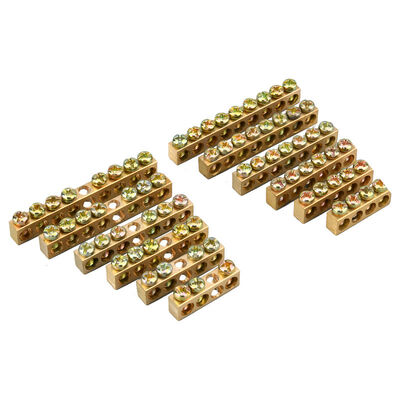

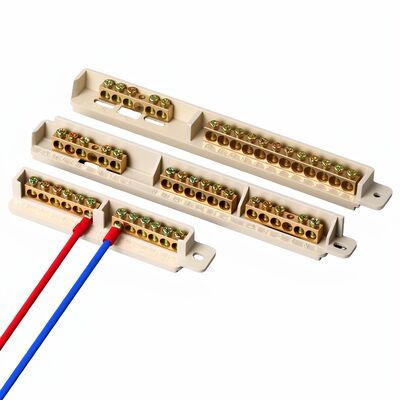

Barre de terre en cuivre étamé 5 7 13 trous Borne à vis PCB M6/M8

Barre de terre en cuivre étamé 5 7 13 trous M6/M8 bande de mise à la terre résistante à la corrosion

Que sont les barres de terre ?

Les barres de terre, également appelées barres omnibus de mise à la terre ou barres de terre, sont des bandes ou des blocs métalliques avec plusieurs points de connexion utilisés pour terminer et relier plusieurs conducteurs de mise à la terre dans les systèmes électriques. Elles servent de concentrateur central pour maintenir un potentiel électrique commun, offrant un chemin à faible résistance pour que les courants de défaut se dissipent en toute sécurité dans la terre. Les barres de terre sont généralement installées dans les panneaux électriques, les boîtiers de commande, les centres de données et les salles de télécommunications.

Matériaux

Finition de surface

1. Brut/Non fini (cuivre nu)

2. Étamé (aspect argenté, résistant à la corrosion)

3. Nickelé

4. Argenté

Spécifications

1. Longueurs standard : 4,92" (125 mm) à 12" (305 mm)

2. Sections transversales standard : 1/4" x 2", 0,48" x 0,62"

3. Plage de fils : #14 AWG à 2/0 AWG

4. Nombre de ports : 6 à 12 bornes

5. Pureté du matériau : Cuivre à 98 % de conductivité minimum

6. Plage de température : -40°C à +105°C

7. Normes clés : UL 467 (équipement de mise à la terre et de liaison), CSA C22.2 No.41, ANSI/TIA-607-D, IEC 62305

Applications

1. Panneaux électriques et tableaux de distribution

2. Panneaux de commande et boîtiers industriels

3. Salles de télécommunications et centres de données (conformes BICSI/TIA)

4. Postes de transformation et installations de transformateurs

5. Systèmes de protection contre la foudre

6. Systèmes d'énergies renouvelables (solaire/éolien)

7. Installations médicales et équipements de santé

8. Installations maritimes et offshore

Exemple de cas de meilleure pratique

Scénario : Terminaison de plusieurs conducteurs de mise à la terre d'équipement dans le panneau de commande électrique principal d'un bâtiment commercial nécessitant une certification UL.

1. Produit sélectionné : Barre de mise à la terre universelle à 12 ports (par exemple, Panduit UGB2/0-414-12 ou équivalent).

2. Matériau : Cuivre à haute conductivité, 98 % minimum.

3. Finition : Étamé (aspect argenté) pour la résistance à la corrosion et une faible résistance de contact.

4. Spécifications : Longueur de 8,28" (210 mm) ; accepte les conducteurs de branchement #14 AWG à #4 AWG et le conducteur de mise à la terre principal jusqu'à 2/0 AWG ; 12 ports de fils.

5. Données d'installation : Plusieurs options de montage disponibles (entretoises de liaison, entretoises d'isolation ou montage direct sur panneau) ; convient à une tension d'isolement de 600 V lorsqu'il est utilisé avec des isolateurs.

6. Performance : Conforme aux normes UL 467 et CSA 22.2 No.41 pour les équipements de mise à la terre et de liaison. Fournit un point de liaison commun à faible résistance vérifié pour tous les équipements du panneau, garantissant la conformité de sécurité et un chemin de courant de défaut approprié. La finition étamée maintient la conductivité tout en empêchant la corrosion galvanique entre les métaux dissemblables, assurant une fiabilité à long terme dans les installations à matériaux mixtes.
